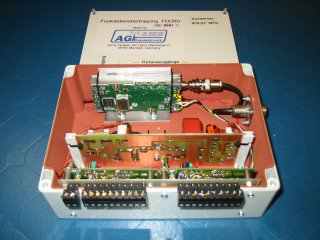

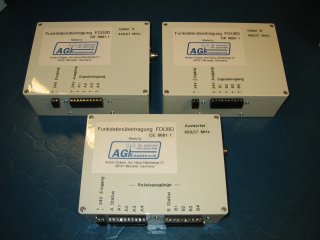

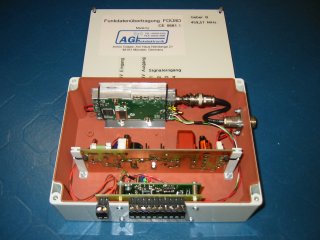

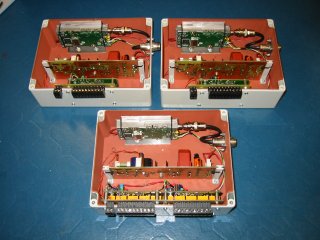

Zurück zur Startseite AGF-Funk-Datenübertragung Eines unserer Standardprodukte sind unsere Datenfunkmodule AGF-FDÜ. Diese ermöglichen die Übertragung von 8 oder 16 digitalen Signalen entweder uni- oder bidirektional. Sie sind für eine langsame Datenübertragung über große Reichweiten gedacht. Die Funkfrequenz kann zwischen einigen MHz und einigen 100 MHz liegen. Somit sind Übertragungen z.B. im CB-Funk, 2m Funk und 70 cm Funk möglich. Die Reichweite kann sich hierbei über mehrere 10 Km bis hin zu meheren 100 Km erstrecken. Zwei FDÜ8 und ein FDÜ16 Im geöffneten Zustand In diesen Modulen sind der Sendeempfänger, das Modem, das I/O Interface und die Stromversorgung komplett integriert, so dass ein anschlussfertiges Gerät vorliegt. Die Stromversorgung kann entweder für 230V AC oder 12 / 24 V DC ausgelegt werden. Die Eingänge sind als Optokopplereingänge ausgelegt. Die Ausgänge sind Relaisausgänge. FDÜ8 als nur Geber FDÜ16 als nur Auswerter Die Datenübertragung eines Pakets dauert etwa 6 Sek. und kann im Rythmus von Minuten bis Stunden automatisch wiederholt werden. Ausserdem besteht die Möglichkeit nur dann eine Datenübertragung aus zu lösen, wenn sich ein Zustand an den Eingängen ändert. Für die Sicherheit der Datenübetragung bestehen zwei Mechanismen. Einerseits kann die Funkstrecke gegen ungewollte Beeinflussungen über Subaudiosignale geschützt werden, andererseits wird die Datenübertragung mit einem 8 Bit Digitalschlüssel versehen. Des weiteren melden unsere Module ein Unterbrechungssignal wenn nicht innerhalb einer vorgegebenen Zeit eine gültige Datenübertragung stattfindet. Wir sind in der Lage unsere AGF-FDÜ Module in weitem Rahmen Ihren Bedürfnissen an zu passen. Fragen Sie bei Bedarf einfach unverbindlich an. Hier ein Beispiel für den Einsatz unserer AGF-FDÜ Module : Innerhalb eines Verbundes von Brunnen in Gangolffsömmern sind Pumpenzustände über eine Distanz von mehreren Kilometern zu melden. Eine Kabelverbindung stand nicht zur Verfügung. FDÜ8 mit Richtantenne an einem Brunnen FDÜ8 mit Richtantenne an einem Brunnen FDÜ8 im Schaltschrank FDÜ16 im Schaltschrank der Zentrale Dieses Projekt haben wir in Zusammenarbeit mit der Firma Wächterelektronik durchgeführt, der wir auch für die Bilder aus Gangolffsömmern danken. vorherige Seite     Excurs     nächste Seite Letzte Bearbeitung: 09.Mar.2005 Verantwortlich & Copyright © : Armin Gräwe, Münster, Germany
